Hier eine kleine Sammlung meiner Kunstwerke. Ich möchte darauf hinweisen, daß alle gezeigten Aufbauten (teilweise wider erwarten) funktioniert und ihren Zweck erfüllt haben.

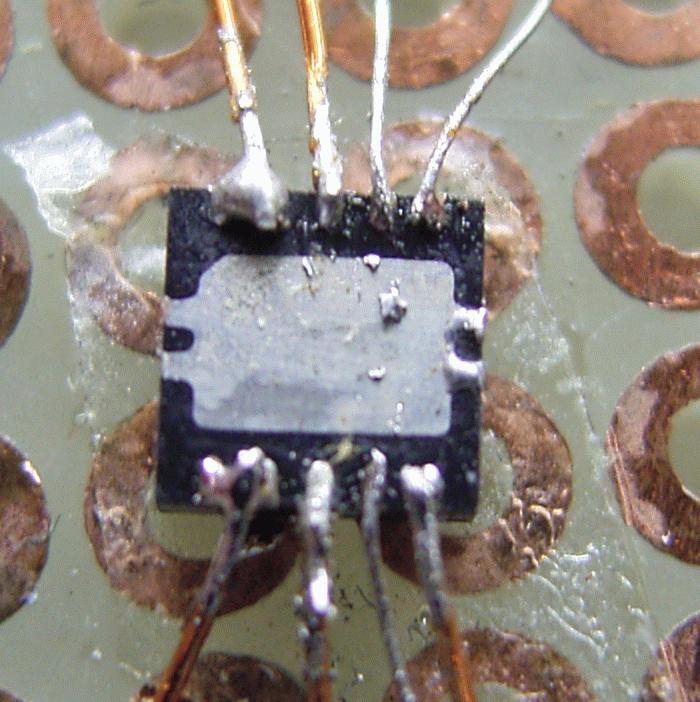

Der erste Versuch mit einem TSP61042 im SON-10 im ästhetisch ansprechenden Dead-Bug-Design:

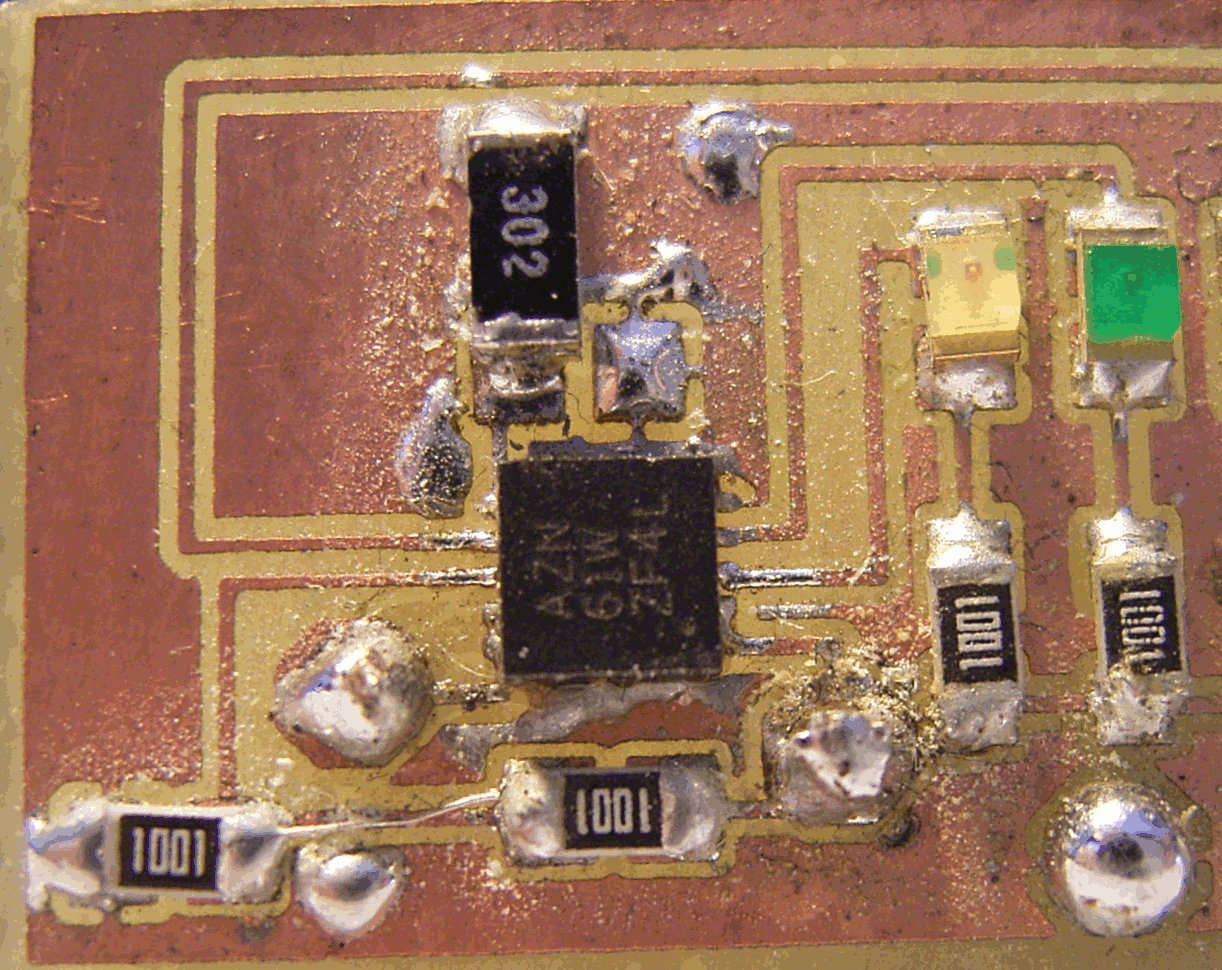

Der zweite Versuch mit dem TSP61042 auf PCB. (Das Foto wurde vor dem "Ausfegen" gemacht):

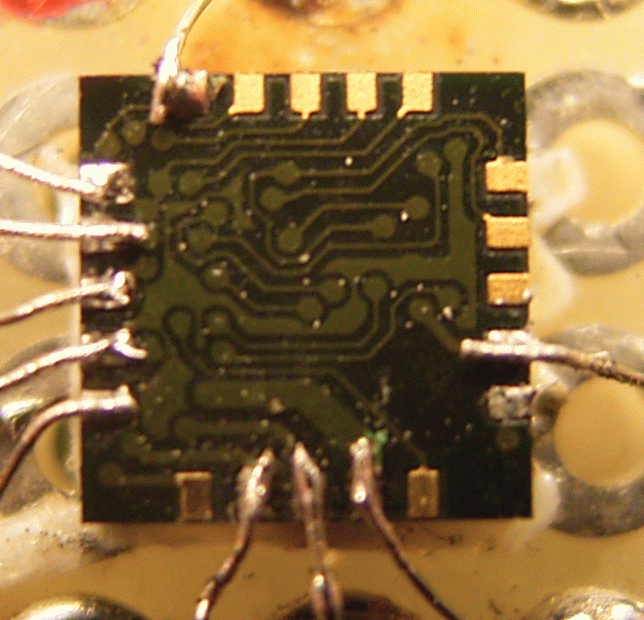

Dead Bug - Toter Käfer. Ganz überraschend war die Evaluierung eines HMC5843 bis Montag gewünscht. Wenn nur die Ergebnisse und Meßreihen gefragt sind, kann man das auch mal so machen, der Kunde bekommt das "Design" ohnehin nicht zu Gesicht:

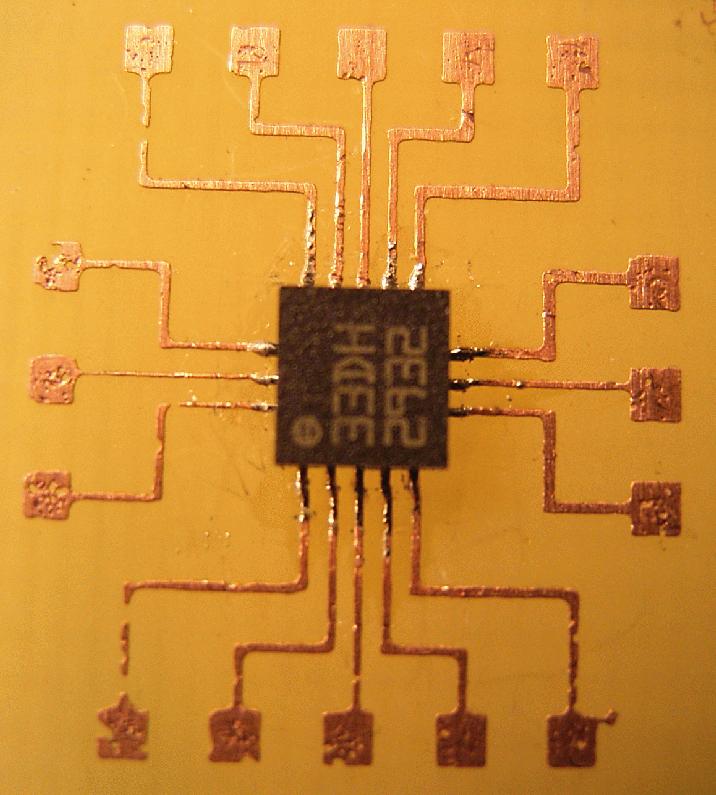

Das wollte ich mir nicht nochmal antun. Da sowieso Platinenmachen angesagt war, habe ich eine Probe auf Material unbekannter Herkunft und unbekannten Alters gemacht. 0,2mm ist nicht ganz einfach:

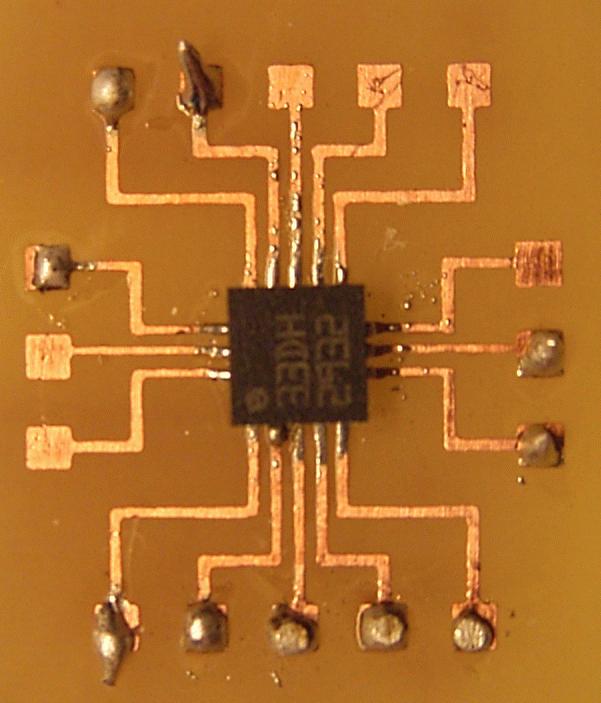

Da obiges recht furchtbar aussieht, habe ich heute noch eine Platine auf original Bungard-Material gemacht. Natürlich muß die Platine noch gereinigt werden, aber die Fotos hier habe ich eher für mich zur Kontrolle gemacht:


Verwendete Werkzeuge:
